РЕМНИ
Как известно, ремни клиновые служат для передачи вращения от приводного вала со шкивом к ведомому валу со шкивом.
Рабочие поверхности-боковые.
По области применения клиновые ремни делятся на приводные и вентиляторные
(автомобильные) .
Приводные клиновые ремни выпускаются по ГОСТ 1284-89 – для приводов станков, промышленных установок, сельхозмашин.
Вентиляторные клиновые ремни по ГОСТ 5813-93 (импортные и приводные) могут быть и в зубчатом варианте.
Зубчатый ремень при работе лучше охлаждается, меньше вытягивается, срок службы его больше.
Размеры сечений основных видов приводных и вентиляторных клиновых ремней
смотрите в следующей таблице:
ПРИВОДНЫЕ РЕМНИ
профиль | ширина большего основания W, мм | расчетная ширина Wp, мм (по средней линии) | Высота T, мм | вес одного метра (кг) |
Z(O) | 10 | 8,5 | 6 | 0,06 |
A | 13 | 11 | 8 | 0,1 |
В(Б) | 17 | 14 | 11 | 0,18 |
С(В) | 22 | 19 | 14 | 0,3 |
Д(Г) | 32 | 27 | 19 | 0,6 |
Е(Д) | 38 | 32 | 23,5 | 0,9 |
ВЕНТИЛЯТОРНЫЕ РЕМНИ
профиль | ширина большего основания W, мм | расчетная ширина Wp, мм (по средней линии) | Высота T, мм | вес одного метра (кг) |
8,5Х8 | 10,5 | 8,5 | 8 | 0,084 |
10Х8 | 10 | 8 | 0.084 | |
11Х10 | 13 | 11 | 10 | 0,13 |
12,5Х9 | 15 | 12,5 | 9 | 0,147 |
14Х10 | 17 | 14 | 10 | 0,187 |
14Х13 | 17 | 14 | 13 | 0,224 |
16Х11 | 19 | 16 | 11 | 0,234 |
19Х12,5 | 22 | 19 | 12,5 | 0,3 |
21Х14 | 25 | 21 | 14 | 0,39 |
РЕМНИ УЗКИХ СЕЧЕНИЙ
профиль | ширина большего основания W, мм | расчётная ширина Wp, мм (по средней линии) | высота T, мм | вес одного метра (кг) |
SPZ(УО) | 9,7 | 8,5 | 8 | 0.08 |
SPA(УА) | 12,7 | 11 | 10 | 0.13 |
SPB(УБ) | 16,3 | 14 | 13 | 0.224 |
SPC(УВ) | 22 | 19 | 18 | 0.4 |
КАК ОБОЗНАЧАЮТСЯ КЛИНОВЫЕ РЕМНИ

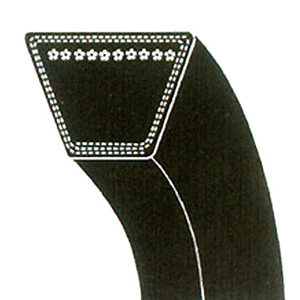

Есть так называемая средняя линия ремня (расположена примерно на высоте
1/3 от общей высоты ремня). На ней располагаются несущие основную нагрузку кордные шнуры (см.рисунок).
Та часть ремня, которая находится выше средней линии, при работе растягивается, а та что ниже средней линии-сжимается. Длина ремня на уровне средней линии не изменяется при работе.
Длина ремней (и приводных и вентиляторных) в обозначениях указывается почти всегда по средней линии (она обозначается как Lp или Lw).
Ширина поперечного сечения в обозначениях вентиляторных ремней указана на уровне средней линии (Wp).
Например: ремень:8,5х8-850 имеет ширину на уровне средней линии 8,5 мм, ширину по большему основанию W=10,5 мм (из таблицы), высоту T=8 мм, длину измеренную по средней линии 850 мм.
В обозначениях ремней встречается длина, измеренная по наружной поверхности (обозначается La).
Конечно , пользователю (если ему надо подобрать ремень), удобнее измерять длину ремня по внутренней поверхности (она обозначается Lвн или Li).
Для пересчета внутренней длины в среднюю (она всегда больше) даем две таблички (в мм.).
Разность в миллиметрах между расчетной (по средней линии) и внутренней длинами приводных клиновых ремней:
Z | A | B(Б) | C(В) | Д(Г) | E(Д) |
25 | 33 | 40 | 59 | 76 | 95 |
Например: ремень обозначаемый В(Б) 1250 будет иметь длину по внутренней поверхности 1250-40= 1210 мм.
Разность в миллиметрах между расчетной (по средней линии) и внутренней длинами вентиляторных клиновых ремней:
8,5х8 | 11х10 | 12,5х9 | 14х10 | 14х13 | 16х11 | 19х12 | 21х14 |
33 | 45 | 35 | 37 | 56 | 43 | 48 | 53 |
Например: ремень обозначаемый 8,5х8-850 будет иметь длину по внутренней поверхности 850-33=817 мм.
Конечно изготовителю трудно сделать идеальную длину ремня. Приводим допуски на длину, в зависимости от длины ремней из соответствующих ГОСТ-ов.
ДЛЯ ПРИВОДНЫХ РЕМНЕЙ (ГОСТ 1284-89):
Номинал | ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ | |
для движущихся сельхозмашин | для станков, пром.установок и стационарных сельхозмашин | |
До 850 | +8/-4 | +14/-8 |
900-1180 | +10/-6 | +14/-10 |
1250-1400 | +12/-8 | +16/-12 |
1500-1900 | +16/-12 | +24/-12 |
1950-3150 | +20/-12 | +28/-12 |
3200-4250 | +26/-14 | +36/-14 |
4350-5000 | +30/-18 | +42/-18 |
5300-6700 | +24/-24 | +48/-24 |
7100-10000 | +32/-32 | +64/-32 |
10600-18000 | +48/-48 | +96/-48 |
ДЛЯ ВЕНТИЛЯТОРНЫХ РЕМНЕЙ (ГОСТ 5813-93):
Номинал длины, мм | Предельное отклонение, мм |
не более 1000 | +6,0/-6,0 |
от 1000 до 1500 | +6,0/-6,0 |
от 1250 до 1500 | +8,0/-8,0 |
от 1500 до 2000 | +10,0/-10,0 |
ПОЛИКЛИНОВЫЕ РЕМНИ
Кроме клиновой формы, для приводов станков, автомашин и другого оборудования распространены поликлиновые ремни, имеющие различное количество канавок вдоль ремня по внутренней его поверхности. Могут передавать значительно большую мощность относительно клиновых ремней.
Существует несколько типоразмеров этих ремней в зависимости от шага ручьев и высоты поперечного сечения:
Название сечения | К | Л | М | PJ | PK | PL | PM |
Шаг ручья | 2,4 | 4.8 | 9,5 | 2,34 | 3,6 | 4,7 | 9,4 |
Высота поперечного сечения | 5.0 | 10,0 | 18,0 | 3,8 | 5,5 | 9,0 | 14,35 |
В обозначении поликлинового ремня указываются:
число ручьев, название сечения и длина по средней линии (например: 6РК-860).

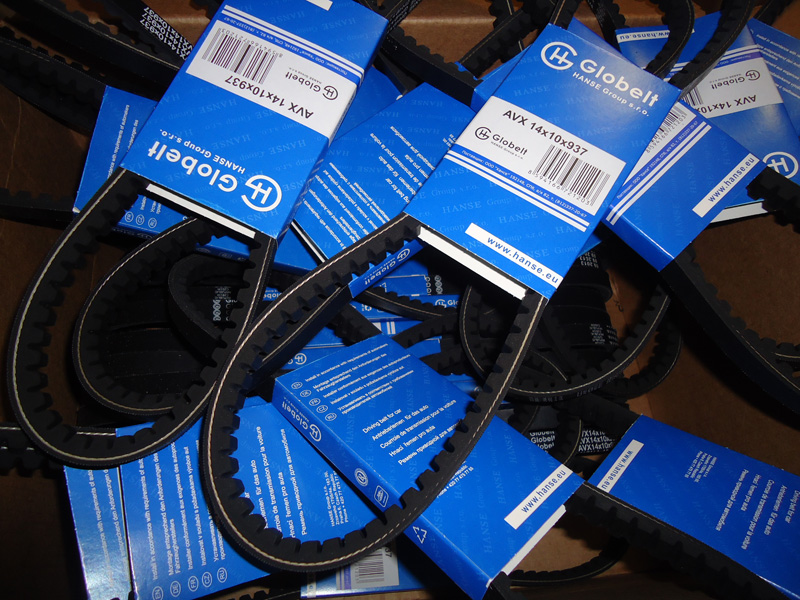

РЕМНИ ТИПА AVX
Это ремни клиновые вентиляторные с формованным зубом без облицовки боковых граней (в России выпускаются по ТУ 2564-431-00149311-2006).
В обозначениях указывается ширина W наружной поверхности ремней и длина по расчетной линии:
Например: | AVX 10-850 – это зубчатый вариант ремня | 8,5х8-850; |
AVX 13-1045 | 11х10-1045; | |
AVX 17×10-887 | 14×10-887; | |
AVX 17х13-1320 | 14х13-1320. |
РУКАВА
Основная область применения рукавов резиновых – транспортировка под давлением различных жидкостей (воды, бензина, масел на нефтяной основе и т.д.), газов и сыпучих материалов.
В зависимости от требований соответствующих ГОСТов на рукава, изделия имеют свои отличительные конструктивные особенности, функциональное назначение и область применения.
ГОСТы на рукава регламентируют материал, из которого данный рукав изготовлен, его геометрические параметры, условия хранения и эксплуатации, гарантийные сроки хранения и т.д.
В ГОСТах на рукава и в обозначениях рукавов величина давления обычно измеряется в МегаПаскалях (МПа). Один МПа равен примерно десяти атмосферам.
РУКАВА С НИТЯНЫМ УСИЛЕНИЕМ ГОСТ 10362-76
Рукава резиновые ГОСТ 10362-76 состоят из внутреннего резинового слоя, усиления из нитяного каркаса с одним или несколькими промежуточными слоями (или без них) из резины или клеевой пасты и наружного резинового озоностойкого слоя (или без него).
Применяются в качестве гибких трубопроводов для подачи под давлением:
- бензины авиационные и автомобильные (температура рабочей среды -50* /+25*) ;
- реактивные и дизельные топлива (-50*/+70*);
- масла на нефтяной основе ( до +100*);
- смазка жировая и солидол (-50*/+100*);
- воздух и инертные газы (-50* /+60*);
- вода (до +120*);
- жидкость охлаждающая низкозамерзающая (-60*/+120*);
- слабые растворы кислот, щелочей (до 20% концентрации), кроме азотной (-50*/+50*).
Рукава по ГОСТ10362-76 выпускаются с внутренним диаметром от 4 до 100 мм, давлением от 1 до 100 атм. Каждому внутреннему диаметру рукавов соответствует свой диапазон рабочих давлений.
Условное обозначение рукавов по ГОСТ 10362-76 содержит наименование изделия, значение внутреннего и наружного диаметров в миллиметрах, величину рабочего давления в МПа, климатическое исполнение и указание ГОСТ 10362-76.
Пример условного обозначения рукава резинового ГОСТ 10362-76: 16х25-1,6 , где:
- 16 — внутренний диаметр (мм),
- 25 — наружный диаметр (мм),
- 1,6 -рабочее давление в МПа.
Внутренняя поверхность рукава должна быть гладкой, без складок, пористости, пузырей и трещин. Поверхность наружного резинового слоя рукава должна быть без пузырей, оголенных участков нитяного каркаса, отслоений. Допускаются отпечатки кипра и складок бинтовочной ткани, остатки нитей от бинтовочной ткани, отпечатки рисунка нитей каркаса, следы шва наружного слоя без отслоений, вмятины и неровности в пределах величины допуска на наружный диаметр.
Рукава по ГОСТ 10362-76 должны разрушаться при трехкратном превышении рабочего давления для жидких рабочих сред, и при пятикратном – для воздуха и других газов.
Гарантийный срок хранения рукавов по ГОСТ 10362-76 — четыре года с даты выпуска при отсутствии воздействия на них прямого солнечного света, агрессивных жидкостей и их паров.

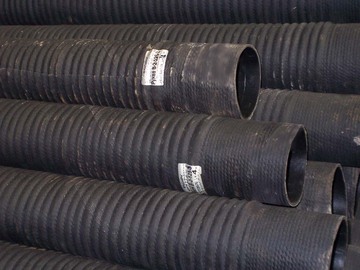

РУКАВА НАПОРНО-ВСАСЫВАЮЩИЕ С ТЕКСТИЛЬНЫМ КАРКАСОМ
И МЕТАЛЛИЧЕСКОЙ СПИРАЛЬЮ ГОСТ 5398-76
Применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов. Данный тип рукавов имеет на концах эластичные манжеты для подсоединения к арматуре. Выпускаются внутренними диаметрами от 25 мм до 300 мм.
ГОСТ на рукава данной группы регламентирует следующие классы:
- класс «В» — резиновые рукава, перекачивают техническую воду. Рабочая температура рукавов: от -50*С до +70*С .
- класс «Б» — маслобензостойкие рукава, перекачивают бензин, керосин, дизельное топливо, мазут, масла на нефтяной основе, температура работоспособности рукавов в обычном исполнении -35*/+90*.
- класс «Г» — рабочей средой резиновых рукавов данного класса являются воздух, углекислый газ, азот, инертные газы; рабочая температура рукавов -50*/+70*.
- класс «КЩ» — кислото-щелочестойкие рукава, используются при работе со слабыми растворами неорганических кислот и щелочей концентрацией до 20%; рабочая температура рукавов -50*/+70*.
- класс «П» — резиновые рукава для пищевых продуктов таких, как питьевая и минеральная вода, молоко, алкогольные и безалкогольные напитки и др. Рабочая температура от -50*до+70*
Исходя из особенностей эксплуатации, рукава всех классов делятся на две группы:
1 — всасывающие:
- рабочий вакуум 0,08 МПа (когда рукав работает на всасывание).
- рукава с внутренним диаметром до 75 мм должны выдерживать давление 0,3 МПа,
- рукава свыше 75 мм должны выдерживать давление 0,2 МПа.
2 — напорно-всасывающие:
- рабочее давление 0,3 Мпа, 0,5 МПа и 1 МПа и рабочий вакуум 0,08 МПа.
В зависимости от конструктивных особенностей и области применения рукава выпускаются различных климатических исполнений и геометрических параметров.
Пример условного обозначения: Б-1-50-10 ГОСТ 5398-76, где
- Б — подаваемый материал – бензин
- 1 — группа 1
- 50 — внутренний диаметр (мм)
- 10 — рабочее давление (атм.)
Срок хранения рукавов — 3,5 года с даты изготовления при отсутствии воздействия на них прямого солнечного света, агрессивных жидкостей и их паров.
РУКАВА РЕЗИНОВЫЕ ДЛЯ ГАЗОВОЙ СВАРКИ И РЕЗКИ МЕТАЛЛОВ
ГОСТ 9356-75
Рукава армированы нитяным усилением и делятся на три класса:
- классI. Для подачи ацетилена, природного газа, пропана,бутана ; могут обозначаться красной полосой вдоль рукава; max. давление 6,3 атм.
- классII. Для подачи жидкого топлива (бензин, керосин); могут обозначаться желтой полосой вдоль рукава; max. давление 6,3 атм.
- классIII. Для подачи кислорода; могут обозначаться голубой полосой вдоль рукава; max. давление 20 атм.
Рукава этих классов изготавливают внутренним диаметром 6,9 и 12 мм.
Данный тип рукавов в обычном исполнении рассчитан на эксплуатацию при температурах от -35* С до +70*С.
Пример условного обозначения: Рукав I-12-0,63 ГОСТ 9356-75, где
- I — класс;
- 12 — внутренний диаметр(мм);
- 0,63 — рабочее давление (МПа).
Гарантийный срок хранения в нормальных условиях — 2 года.
РУКАВА ДЮРИТОВЫЕ ТУ-0056016-87
Они находят применение для автомобилей, тракторов, сельскохозяйственных машин и другой специальной техники и применяются для подачи воды, антифриза, воздуха, жидких топлив и масел на основе нефти, а также в виде соединительных муфт трубопроводов. Рукава состоят из внутреннего резинового слоя, нескольких слоев текстиля и наружного резинового слоя.
Рукава дюритовые выпускаются с внутренним диаметром от 4 до 70 мм, рабочее давление – от 0,3 до 1,3 МПа и предназначены для эксплуатации в диапазоне температур от -50*С до +100*С.
Пример условного обозначения: 40У-40-7 ТУ 0056016-87, где:
- 40У — класс
- 40 — внутренний диаметр (мм)
- 7 — рабочее давление (атм.)
